Платим за каждый тайл

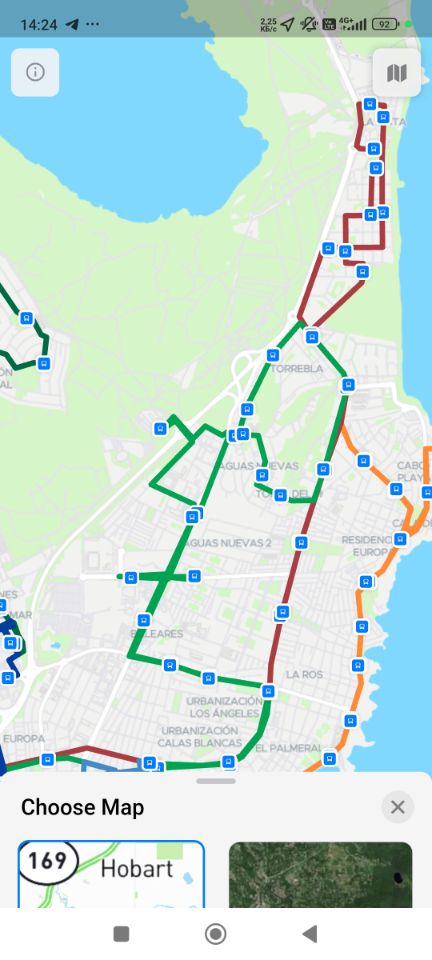

С этой недели светлая и тёмная карты в Cuando — наши. Данные из OpenStreetMap, картинки рисует наш собственный сервер по нашим же стилям, а хранятся они в Cloudflare. Спутник по-прежнему берём у Mapbox. Если ты пользуешься приложением и ничего не заметил, так и было задумано.

Это история о том, как мы к этому пришли. Если оглянуться на последние полгода, каждое наше решение про карту вытекало из одного: как за карту брали деньги.

Пять дней как у людей

Самой первой картой, ещё в августе, был фирменный Flutter SDK от Mapbox. Нативный, векторный, плавный: именно так карту в приложение и полагается встраивать.

Продержался он пять дней. Причины скучные. Плагин не работал в веб-сборке, где десктопные браузеры получали вежливое «пока не поддерживается плагином карт», а мы хотим одну кодовую базу для Android, iOS и веба. Вдобавок сборке под Android нужен был специальный токен Mapbox для скачивания, а наш был не того типа.

Так что мы переехали на flutter_map. Он работает везде, потому что делает очень простую вещь: раскладывает сеткой квадратные картинки карты — их называют тайлами — и подгружает новые, пока ты двигаешь карту и зумишь. Картинки брали у Mapbox: стиль Navigation Day для светлой темы, Navigation Night для тёмной, плюс Streets и Satellite.

Арифметика

Через две недели мы сели считать и расписали всё в issue с предложением вернуться на SDK. Mapbox берёт деньги за SDK и за тайлы совершенно по-разному:

• Мобильный SDK оплачивается по числу активных пользователей за месяц, и первые 25 000 в месяц бесплатны.
• Static Tiles — те самые картинки, которые показывал flutter_map, — оплачиваются по запросам, и первые 200 000 запросов в месяц бесплатны.

Кажется, что запросов куча, пока не начнёшь их считать: каждый сдвиг и каждый зум требует целый экран свежих тайлов. Как написано в самом issue: «лимит Static Tiles в 200k запросов в месяц закончится раньше, чем у нас вообще появятся пользователи».

И это ещё был оптимистичный прогноз. Мы втроём одними тестами без труда выбирали всю бесплатную месячную квоту и с тех пор до этой самой недели платили Mapbox $10–30 в месяц за приложение, у которого почти не было пользователей. На SDK трое человек не стоили бы ничего. Но с SDK мы только что ушли, и по веским причинам. Тайлы вдвое крупнее (512 пикселей вместо 256, так что на экран их нужно вчетверо меньше) немного смягчили удар. А по-настоящему помочь могло только одно: перестать платить за каждый тайл.

Неделя, когда мы попробовали вектор

Очевидное решение — векторные тайлы. Вместо картинок сервер отдаёт карту как данные — дороги, здания, подписи, — а рисует её уже сам телефон. Тайлы крошечные, смена стиля — это правка JSON, а подписи не заваливаются набок, когда крутишь карту.

В ноябре мы попробовали модуль векторных тайлов для flutter_map, только на мобильных (веб остался на картинках). Технически всё заработало на обеих платформах. На айфоне — без проблем. На Android карта лагала и дёргалась, и можно было смотреть, как она дорисовывается, тайл за тайлом.

Автобусное приложение открывают на остановке, с того телефона, какой уж есть, и многие из этих телефонов — Android-середнячки. Через неделю вектор выпилили.

Не рисуй то, на что никто не смотрит

Значит, картинки. У картинок есть одно мерзкое свойство: на каждом уровне зума тайлов в четыре раза больше, чем на предыдущем. Уровень улиц, который нужен большинству, — это примерно 18-й или 19-й зум, и именно там почти все тайлы.

Но большая часть нашего региона — это заросли кустарника, поля, два солёных озера (одно из них розовое) и море. Никому не нужно разглядывать солёное озеро на 19-м зуме. И запросить его тоже должно быть нельзя: каждый тайл, который можно запросить, — это тайл, который кому-то придётся скачать, оплатить или нарисовать.

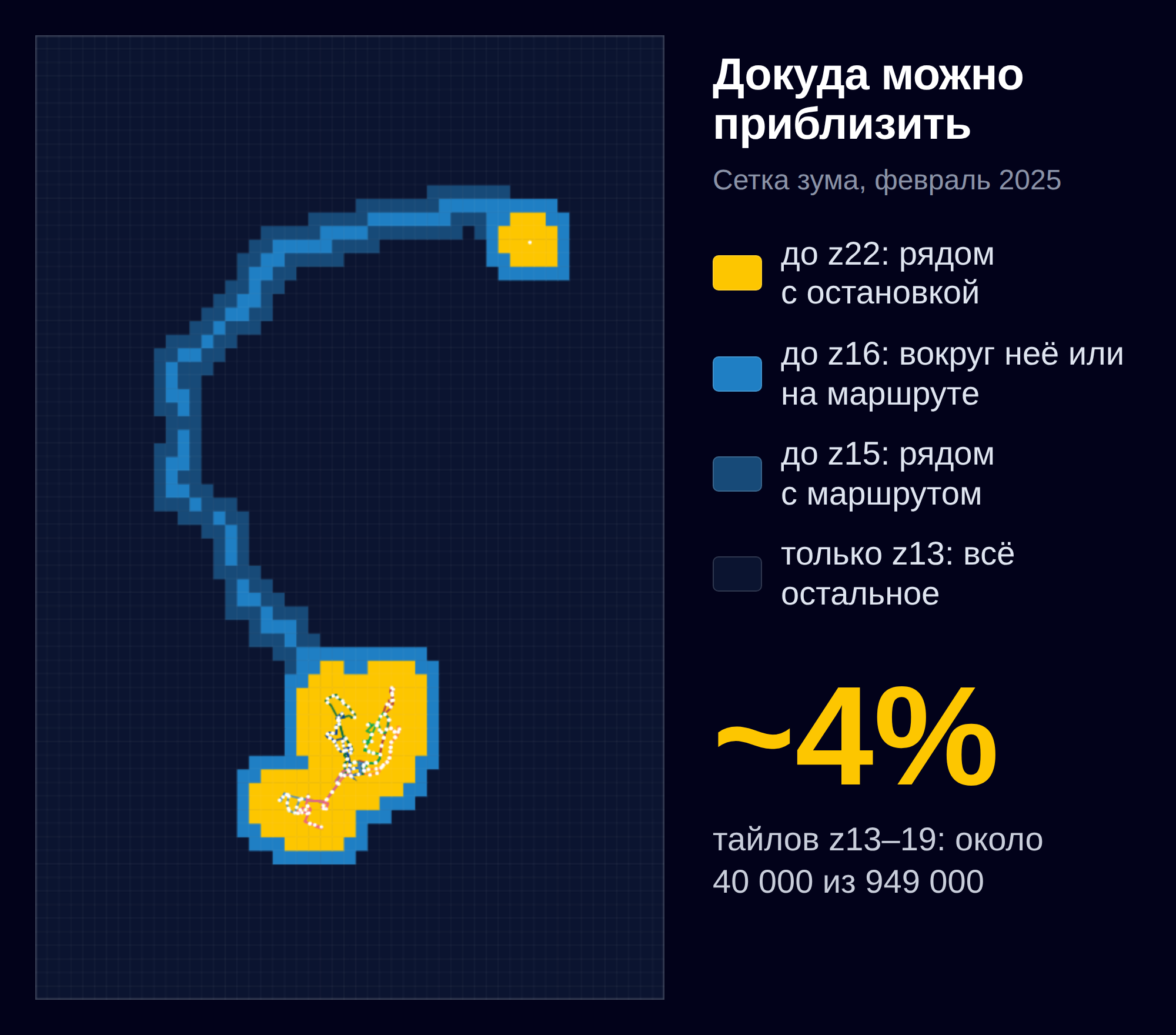

Поэтому 12 февраля сервер начал считать сетку зума. Это грубая сетка поверх региона, и в каждой ячейке лежит одно число: насколько глубоко там разрешено зумить. Правила простые:

• Везде для начала стоит зум 13: этого хватает, чтобы увидеть, где какие города.
• Ячейка, у которой в пределах пары километров от центра есть остановка, открывается до самого 22, а её соседи получают 16.
• Ячейка, через которую проходит трасса маршрута, получает 16, а её соседи — около 15.
• Всегда побеждает большее значение. Ячейку никогда не понижают.

В приложение сетка приезжает маленьким protobuf-файлом. Приложение смотрит, где сейчас центр экрана, и ограничивает зум по этой точке, интерполируя между соседними ячейками, чтобы лимит плавно скользил, а не прыгал. А ещё карту больше нельзя утащить за пределы региона.

Это 54 × 72 ячейки примерно по 800 метров на площади около 2 560 км², и только 452 из 3 888 ячеек разрешают хоть что-то глубже зума 13. Если посчитать тайлы с 13-го по 19-й зум, у которых центр попадает туда, где сетка этот зум разрешает, выходит около 40 000 из 949 000: примерно 4%, то есть в 24 раза меньше, чем вся пирамида.

Больше всего времени ушло на подкрутку: в каком радиусе от остановки можно зумить до упора, насколько широким делать коридор вдоль трассы и где проходит граница «достаточно» для городка, через который ты просто проезжаешь.

Без этой сетки следующий шаг был бы просто немыслим.

Рисуем сами

14 февраля мы взялись за собственный сервер карт. В первый же вечер в ход пошли сразу два подхода:

• стандартный набор: tilemaker, чтобы нарезать данные OpenStreetMap на векторные тайлы, и tileserver-gl, чтобы их раздавать и рендерить из них картинки;
• скрипт на сорок строк, который рендерил один тайл напрямую через MapLibre Native. tileserver-gl и сам под капотом рендерит на MapLibre Native.

tilemaker остался отвечать за данные. А вторую половину забрал скрипт. Через три дня он стал маленьким сервером на Express, а к концу недели его ядро в слегка урезанном виде выглядело вот так:

app.get('/tiles/:style/:size/:z/:x/:y', async (req, res) => {
  // …parse z, x, y and the size…
  const center = mercator.ll([(x + 0.5) * 256, (y + 0.5) * 256], z)

  const map = new maplibre.Map({ ratio: 1.0 })
  map.load(styles[req.params.style])

  map.render({ zoom: z, center, width: size, height: size }, (err, rgba) => {
    map.release()
    const png = new PNG({ width: size, height: size })
    png.data.set(rgba)
    res.set('Content-Type', 'image/png')
    png.pack().pipe(res)
  })
})

Каждый запрос собирает новую карту, наводит окно в 512 пикселей на центр запрошенного тайла, рендерит и отдаёт PNG. MapLibre Native — это тот же C++-рендерер, что сидит внутри мобильных SDK MapLibre, и ему нужен OpenGL-контекст. У сервера экрана нет, поэтому всё это крутится в контейнере под Xvfb — виртуальным дисплеем.

Стили переделаны из Positron от OpenMapTiles для светлой темы и Dark Matter для тёмной. По дороге мы попробовали ещё несколько (OSM Bright, Liberty, один туристический, один ночной) и оставили Positron и Dark Matter: они специально сделаны так, чтобы тихо лежать под тем, что рисуешь сверху.

А теперь самое смешное. На вход рендерер получает векторную карту региона, которую и так уже отдаёт наш собственный API: OpenStreetMap, который tilemaker нарезал на векторные тайлы. То есть у нас есть совершенно нормальная векторная карта и сервер, который превращает её в картинки, потому что телефоны не успевают рисовать её сами. Да, я в курсе.

Перед рендерером стоит Cloudflare Worker, и достучаться до рендерера может только он. Для каждого тайла он сначала заглядывает в R2, объектное хранилище Cloudflare. Если там пусто, он просит тайл у рендерера, отдаёт PNG телефону и по дороге кладёт копию в R2. Так что каждый тайл рисуется ровно один раз — для того, кто первым на него посмотрит.

Это важно, потому что рисовать долго. Железке, на которой крутится рендерер, нужно около трёх секунд на тайл, и одновременно она тянет штуки четыре. Первый, кто доберётся зумом до новой улицы, ждёт, а все после него — уже нет. С миллионом возможных тайлов ждать пришлось бы очень долго. С сорока тысячами — нормально.

Переезд

Со стороны приложения переезд вышел почти скучным. И это нарочно: наши URL тайлов устроены так же, как у Mapbox, /{style}/512/{z}/{x}/{y}@2x, поэтому для flutter_map новая карта — это другой шаблон URL и другой токен доступа.

Теперь каждый стиль знает, откуда он берётся. Светлый и тёмный — наши. Спутник остаётся у Mapbox, потому что нам не из чего его рисовать. Streets больше нет. А логотип Mapbox виден только тогда, когда ты смотришь на тайлы Mapbox. Последний кусок наш Flutter-разработчик выкатил незадолго до двух ночи — говорят, это традиционное время.

Чего это стоит

• Деньги: Mapbox, только за спутник. Хранилище R2 и запросы к Workers обходятся в копейки. Рендерер крутится на маленькой виртуалке, которая у нас и так была.
• Время: три секунды для первого, кто смотрит на тайл, который до него ещё никто не видел.
• Смена внешнего вида: вот она, настоящая цена. В картинку стиль запечён намертво. Поменять цвет — значит выкинуть все сохранённые тайлы и нарисовать их заново, и всё это дважды, потому что тем две.

Что дальше

• Рисовать заранее, чтобы никто не ждал эти три секунды. Сетка зума точно говорит, какие тайлы рисовать.
• Логировать, какие тайлы люди реально запрашивают, и пришли ли они из хранилища или их пришлось рисовать. Выкатываем завтра.
• Когда-нибудь — вектор. На сервере карта уже векторная. Осталось уговорить телефоны.
